Kontaktron - co to jest, jak podłączyć, budowa, zasada działania, rodzaje

Kontaktrony, czyli czujniki magnetyczne są prostymi, ale bardzo użytecznymi urządzeniami mającymi szeroki zakres zastosowania. Wykorzystuje się je zarówno w automatyce przemysłowej, motoryzacji, jak i budynkach mieszkalnych.

Kontaktrony - zastosowanie

Budowa i zasada działania kontaktronów magnetycznych

Kontaktrony składają się z dwóch elementów: magnesu oraz czujnika kontaktronowego. W momencie, gdy magnes oddziałuje na czujnik, styki znajdujące się w czujniku zwierają się, natomiast gdy oddalimy czujnik od magnesu, styki się rozwierają i następuje rozwarcie obwodu. Mówimy wtedy o kontaktronach NO (styki normalnie otwarte). W przypadku kontaktronów NC (normally closed) obecność pola magnetycznego skutkuje tym, że styki czujnika się rozwierają, a gdy magnes przestaje oddziaływać na kontaktron, styki się zwierają.
W pewnym uproszczeniu można przyjąć, że kontaktron służy do sprawdzenia, czy jego dwa elementy (magnes i czujnik kontaktronowy) stykają się (albo są bardzo blisko siebie) czy nie.

Rodzaje kontaktronów

Zapotrzebowanie na kontaktrony jest naprawdę spore. Różnorodność potencjalnych zastosowań zaowocowała bogatą ofertą tego typu urządzeń. Z punktu widzenia użytkownika, najważniejsze rodzaje czujników magnetycznych to:

  • kontaktrony przewodowe (montaż takiego urządzenia trzeba przewidzieć trochę wcześniej i przygotować miejsce prowadzenia i podłączenia przewodów) vs bezprzewodowe (bardzo wygodne w montażu, transmisja danych odbywa się radiowo, np. w standardzie EnOcean),
  • kontaktrony wpuszczane (są one montowane w luzie wrębowym, między skrzydłem a ramą okna, a więc niewidoczne przy zamkniętych oknach) vs nawierzchniowe (widoczne po zamontowaniu).

Zastosowanie kontaktronów w domach i nie tylko

Możliwości czujników magnetycznych zostały dostrzeżone i wykorzystane w systemach alarmowych oraz inteligentnego zarządzania budynkami. Podstawowym zadaniem kontaktronów jest tu dostarczanie informacji o tym, czy okna lub drzwi są zamknięte czy otwarte.

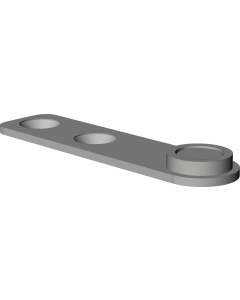

Odbywa się to w ten sposób, że jedną część (magnes) montuje się na skrzydle okna lub drzwi, natomiast drugą część (czujnik kontaktronowy) na ramie. Należy tak dopasować miejsce montażu obu elementów, żeby stykały się one ze sobą w momencie, gdy okno lub drzwi są zamknięte. Otwarcie okna lub drzwi spowoduje oddalenie magnesu od czujnika, a więc rozwarcie styków czujnika.

Kontaktron

Jak podłączyć kontaktron?

Podłączenie i umiejscowienie kontaktronów zależy zarówno od typu czujnika, jak i naszych wymagań (np. czy chcemy, żeby czujnik informował nas tylko o tym, że okno jest otwarte, czy również o tym, że jest uchylone?). Dlatego też nie ma jednej, uniwersalnej recepty na sukces. Istnieje za to uniwersalna zasada, o której powinniśmy pamiętać: zdecydowanie warto zapoznać się z instrukcją dostarczoną przez producenta czujnika.
Dokładny instruktaż montażu kontaktronów radiowych z oferty Winkhaus znajdą Państwo w filmach:

Kontaktrony w systemach typu Smart Home

Jeśli chcemy uzyskać praktyczne korzyści z obecności kontaktronów w naszym domu, muszą one być skomunikowane z systemem typu Smart Home. Od tego momentu, informacja o otwarciu lub zamknięciu drzwi lub okien może np. uruchamiać alarm, sterować ogrzewaniem lub klimatyzacją albo wysyłać informację do użytkowników przypominającą o tym, że okna są ciągle otwarte, a na zewnątrz temperatura spadła do 10 stopni. Możliwości są niemal nieograniczone - wystarczy dobrać odpowiednie kontaktrony, poprawnie je zamontować i skonfigurować.

O Smart Home i kontaktronach przeczytasz w artykule: Systemy smart home - czyli więcej niż automatyzacja.

Kontaktrony - podsumowanie

Możliwości i korzyści płynące z montażu kontaktronów sprawiają, że częściej pada pytanie o to, jaki kontaktron wybrać niż czy jest to w ogóle potrzebne. Mamy nadzieję, że informacje zawarte w powyższym artykule okazały się dla Państwa przydatne. Po więcej praktycznej wiedzy zapraszamy na naszego Bloga, a w razie pytań do kontaktu z działem technicznym Winkhaus Polska.

Montaż i poprawne działanie kontaktronów w naszym domu są ważnym, ale zdecydowanie niewystarczającym elementem układanki, jakim jest inteligentne zarządzanie budynkiem.
