Klasy wkładek do drzwi

Wybór wkładek do zamków drzwiowych dostępnych w Polsce jest bardzo szeroki. Opis budowy wkładki oraz oferowanych przez nią właściwości użytkowych, może jednak nie wystarczyć do rzetelnego i obiektywnego porównania najważniejszych cech wkładek różnych producentów. Z pomocą przychodzi klasyfikacja według normy PN-EN 1303. Wyodrębnia ona osiem podstawowych parametrów wkładki. Można je znaleźć na opakowaniu oraz w dokumencie certyfikującym dany produkt.
Dla przykładu, klasyfikacja wkładek X-tra z oferty firmy Winkhaus, według normy PN-EN 1303 przedstawia się następująco:

Kategoria użytkowania (1)Cykle próbne/trwałość (2)Masa drzwi (3)Odporność ogniowa (4)Bezpieczeństwo (5)Odporność na korozję (6)Zabezpieczenie kodu klucza (7)Odporność na atak (8)
1 6 0 0 0 C 6 2



W dalszej części artykułu omówimy znaczenie poszczególnych pozycji tabeli i przedstawimy wartości, jakie mogą one przyjmować.

1 - Kategoria użytkowania wkładek do zamków

Dla wszystkich wkładek kategoria użytkowania przyjmuje zawsze wartość 1. Oznacza to, że jest to produkt przeznaczony “do użytkowania przez osoby mające wysoką motywację do uważnego posługiwania się wkładkami bębenkowymi, przy małym prawdopodobieństwie niewłaściwego użytkowania”. Podstawowym założeniem jest tu zatem to, że po zamontowaniu, wkładki będą użytkowane zgodnie ze swoim przeznaczeniem, a więc bez używania nadmiernej siły i zgodnie z podstawowymi zasadami bezpieczeństwa. Po więcej informacji zapraszamy do artykułu Jak użytkować i montować wkładki bębenkowe?

2 - Cykle próbne/trwałość wkładek bębenkowych

Wkładkę bębenkową może definiować jedna z trzech klas trwałości:

Klasa trwałościIlość cykli próbnych
4 25000
5 50000
6 100000





Im wyższa klasa, tym więcej bezawaryjnych otwarć i zamknięć (cykli próbnych) można wykonać daną wkładką.

3 - Masa drzwi w klasyfikacji wkładek

Wkładki nie posiadają wymagań dotyczących masy drzwi, w jakich zostaną zamontowane, dlatego wszystkie posiadają klasę 0 (brak wymagań).

4 - Odporność ogniowa wkładek bębenkowych

Wkładka bębenkowa może posiadać dwie klasy odporności ogniowej:

  • 0 - oznacza, że nie może być stosowana w drzwiach przeciwpożarowych i dymoszczelnych,
  • 1 - wkładka jest odpowiednia do stosowania w drzwiach przeciwpożarowych i dymoszczelnych, pod warunkiem pozytywnej oceny udziału wkładki bębenkowej w odporności ogniowej określonych zestawów drzwiowych przeciwpożarowych lub dymoszczelnych.

5 - Bezpieczeństwo wkładek do zamków

Kategoria ta odnosi się przede wszystkim do drzwi ewakuacyjnych i zabezpieczeń antypanicznych. Występuje tu tylko jedna możliwa wartość: klasa 0 (brak wymagań).

6 - Odporność na korozję i temperaturę wkładek

Do oznaczenia poziomu odporności na korozję oraz działanie wkładki w skrajnych temperaturach używa się jednej z czterech klas:

KlasaOdporność na korozjęWymagania dotyczące temperatury
0 brak wymagań brak wymagań
A wysoka brak wymagań
B brak wymagań od -20ºC do +80ºC
C wysoka od -20ºC do +80ºC



7 - Zabezpieczenie kodu klucza

Wkładka może przyjmować w tej kategorii wartości od 1 do 6. Im wyższa klasa wkładki, tym lepsze zabezpieczenie. O przyporządkowaniu wkładki do danej klasy decyduje między innymi jej budowa:

KlasaMinimalna liczba rzeczywistych kombinacjiMinimalna liczba ruchomych zastawekMaksymalna liczba jednakowych stopni (%)Kod otwierający na kluczuDziałanie mechanizmu zabezpieczającego (moment obrotowy Nm)Odporność bębenka/wkładki bębenkowej na moment obrotowy (Nm)
1 100 2 100 TAK 1,51 2,5
2 300 3 70 TAK 1,51 5
3 15000 5 60 NIE 1,51 15
4 30000 5 60 NIE 1,52 15
5 30000 6 60 NIE 1,52 15
6 100000 6 50 NIE 1,52 15



X1 - przed rozpoczęciem badania trwałości
X2- po zakończeniu badania trwałości

8 - Odporność wkładki bębenkowej na atak

Odporność wkładki na różnego rodzaju próby siłowego sforsowania wyraża się poprzez zaszeregowanie jej do jednej z trzech klas (od 0 do 2). Im wyższa klasa, tym wkładka jest bardziej odporna. Klasa 0 oznacza brak odporności wkładki na wiercenie i atak mechaniczny.

KlasaOdporność na wiercenia (w minutach)Odporność na atak przecinakiem (ilość uderzeń)Odporność na ukręcenie (liczba skręceń)Odporność na wyrywanie z siłą 15 kN (w minutach)Odporność na moment obrotowy (w Nm)
0 - - - - 1
1 3,5 30 20 3 20
2 5-10 40 30 5 30



Antywłamaniowe wkładki typu C - czyli klasyfikacja według normy PN-91/B-94461/02

Do określenia odporności wkładek na włamanie według normy PN-91/B-94461/02, służyły klasy T, A, B i C. Atest w klasie C oznaczał wkładkę o najwyższej odporności. I choć obowiązująca norma PN-EN 1303 posługuje się inną nomenklaturą, starsze nazewnictwo ciągle jest dość powszechnie używane i wykorzystywane przez jednostki certyfikujące. Dlatego też warto wiedzieć, jakie wymagania w kontekście antywłamaniowości musiały spełnić wkładki danej klasy według poprzedniej normy:

KlasaMinimalna liczba kombinacjiMinimalna ilość ruchomych zastawekMaksymalna liczba jednakowych stopni (%Odporność na przewiercenie, przepiłowanie, ścięcie (w minutach)Działanie mechanizmu zabezpieczającego; Sprawdzanie możliwości otwarcia kluczem z innym jednym nacięciem (Nm)Odporność na moment obrotowy (Nm)
T 30000 5 60 - 1,5 4
A 30000 5 60 - 1,5 4
B 30000 5 60 3 1,5 10
C 60000 6 60 6 1,5 25

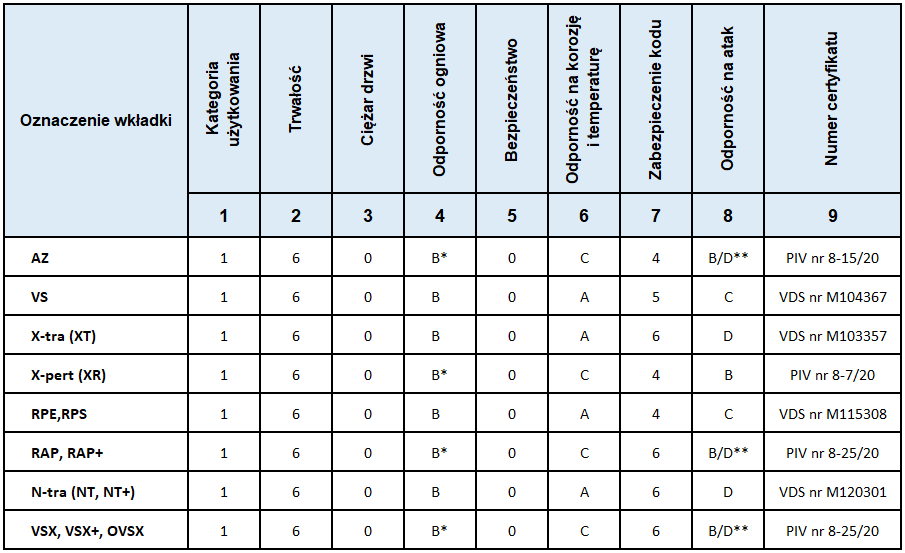

Atestowane wkładki bębenkowe Winkhaus

Wybierając wkładkę do drzwi wejściowych warto kierować się przede wszystkim jakością potwierdzoną odpowiednimi certyfikatami i atestami. Mając dostęp do klasyfikacji danej wkładki według normy PN-EN 1303:2007, możemy bardziej precyzyjnie porównywać ze sobą różne produkty. Jeśli kilka wkładek ma identyczne parametry, wówczas prawdopodobnie czynnikiem decydującym będzie cena lub względy estetyczne.

  • Od 2015 roku wprowadzono nowelizację normy na wkładki bębenkowe PN-EN 1303:2015. W stosunku do wersji z 2007 zmienił się w klasyfikacji sposób oznaczenia odporności na atak (kolumna 8). W nowym wydaniu oznaczenie 0,1,2 zmieniono na 0,A,B,C,D.
  • W obu normach z roku 2007 i 2015, klasa C (w kolumnie 6) odnosi się do odporności na korozję wkładki. W związku z tym, że przez wiele lat określenie “wkładki klasy C” kojarzyło się z jej właściwościami antywłamaniowymi, może to być mylące. Pamiętajmy zatem, że w obowiązującej klasyfikacji odporność wkładki na włamanie określona jest dwiema ostatnimi cyframi (Zabezpieczenie kodu klucza oraz Odporność na atak).

Zachęcamy do zapoznania się z pełną ofertą atestowanych wkładek mechanicznych oraz elektronicznych firmy Winkhaus, która dostępna jest pod adresem: https://sklep.winkhaus.pl/pl/akcesoria-do-drzwi/wkladki-patentowe-atestowane

Wkładki patentowe atestowane XT z płaskim kluczem

Konfigurator wkładek patentowych Winkhaus

W doborze wkładek mechanicznych i elektronicznych pomocny może być konfigurator wkładek dostępny na stronie: https://sklep.winkhaus.pl/pl/konfigurator-wkladek
Sprawdź jakie wkładki patentowe są dostępne w naszej ofercie. Dowiedz się jakie mają zabezpieczenia. Wysyłając formularz z wybranymi wkładkami zapytaj o ceny wkładek.

Konfigurator wkładek Winkhaus


Napisała: Irena Sokołowska-Szypiłło
