Zamawiasz nową wkładkę drzwiową i nie wiesz, jak ją prawidłowo zmierzyć? To jeden z najczęstszych problemów przy wymianie wkładki – zbyt krótka nie zapewni bezpieczeństwa, zbyt długa nie zmieści się w szyldzie. Prawidłowy pomiar to dwa wymiary: A i B, liczone od osi śruby wkładki. Poniżej krok po kroku tłumaczymy, jak to zrobić.



Jak zmierzyć wkładkę – wymiary A i B

Aby prawidłowo zmierzyć wkładkę drzwiową, należy dokonać dwóch pomiarów. Oba mierzone są od osi śruby wkładki (czyli od środka zabieraka):

  • Wymiar A – odległość od osi śruby wkładki do końca zewnętrznej części wkładki (strona na zewnątrz, np. klatka schodowa), podawana w mm (np. 30 mm)
  • Wymiar B – odległość od osi śruby wkładki do końca wewnętrznej części wkładki (strona wewnętrzna, np. od strony domu lub biura), podawana w mm (np. 30 mm)

Wkładkę opisuje się jako A/B, np. 30/30 lub 30/40. Pierwsza liczba to zawsze strona zewnętrzna, druga – wewnętrzna.

Przykład na podstawie wkładki patentowej Winkhaus z gałką typ 04: wymiar A (strona zewnętrzna) = 30 mm, wymiar B (strona wewnętrzna) = 30 mm.

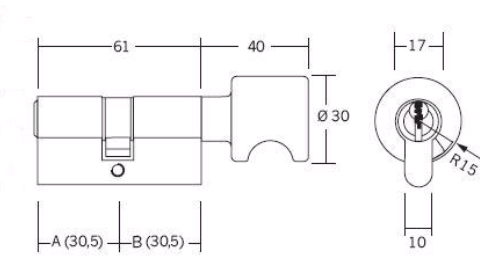

Jak zmierzyć wkładkę drzwiową – schemat pomiaru A i B

Ważna zasada: ile wkładka może wystawać poza szyld?

Wkładka patentowa (bębenkowa) nie powinna wystawać po zamontowaniu więcej niż 2–3 mm poza szyld. Jest to ważne z punktu widzenia bezpieczeństwa – wkładka wystająca zbyt daleko poza szyld jest łatwiejsza do wyrwania lub zniszczenia narzędziem.

Dlatego przed zamówieniem wkładki warto zmierzyć nie tylko odległości A i B, ale też sprawdzić głębokość swojego szyldu, by dobrać wkładkę o odpowiedniej długości.

Film instruktażowy – jak zmierzyć wkładkę krok po kroku

Obejrzyj krótki film instruktażowy, który pokazuje pomiar wkładki w praktyce:

Jak mierzyć wkładkę z gałką?

W przypadku wkładek z gałką wymiar B (strona od gałki) mierzy się tak samo jak stronę zewnętrzną – czyli od osi śruby do końca cylindra, bez uwzględniania gałki. Gałka nie wchodzi w skład długości wkładki i nigdy nie jest brana pod uwagę przy pomiarze.

Jak zmierzyć wkładkę patentową

Jak zamówić wkładkę po pomiarze?

Po wykonaniu pomiarów możesz skorzystać z konfiguratora wkładek Winkhaus, który pozwala dobrać odpowiedni rozmiar, typ wkładki oraz liczbę kluczy. Konfigurator umożliwia też zamówienie wkładek w systemie na jeden klucz (identycznie kodowane), które otwierają się tym samym kluczem.

Pamiętaj: do każdej wkładki pojedynczej otrzymasz 3 klucze. Zamawiając zestaw wkładek identycznie kodowanych, otrzymasz 3 klucze łącznie do wszystkich wkładek w zestawie. Jeśli potrzebujesz więcej kluczy, możesz dodać klucze dodatkowe w konfiguratorze.

Często zadawane pytania o pomiar wkładki

Jak zmierzyć wkładkę drzwiową?

Wkładkę mierzy się od osi śruby (środka zabieraka) do obu końców – zewnętrznego (wymiar A) i wewnętrznego (wymiar B), w milimetrach. Wynik zapisuje się jako A/B, np. 30/30 lub 30/40.

Ile wkładka może wystawać poza szyld?

Wkładka patentowa (bębenkowa) nie powinna wystawać po zamontowaniu więcej niż 2–3 mm poza szyld. Większe wystawanie obniża poziom bezpieczeństwa drzwi, ponieważ ułatwia wyrwanie lub zniszczenie wkładki.

Jak zmierzyć wkładkę z gałką?

Wkładkę z gałką mierzy się tak samo jak standardową – wymiar B (strona od gałki) to odległość od osi śruby do końca cylindra. Gałka nie wchodzi w skład długości wkładki i nigdy nie jest brana pod uwagę przy pomiarze.

Co oznacza oznaczenie wkładki np. 30/40?

Oznaczenie 30/40 oznacza, że wkładka ma 30 mm po stronie zewnętrznej (A) i 40 mm po stronie wewnętrznej (B), mierzone od osi śruby wkładki. Pierwsza liczba to zawsze strona zewnętrzna.

Ile kluczy otrzymam przy zakupie wkładki Winkhaus?

Do każdej wkładki pojedynczej Winkhaus dołącza 3 klucze. Przy zamówieniu zestawu wkładek identycznie kodowanych (na jeden klucz) otrzymasz 3 klucze łącznie do wszystkich wkładek w zestawie. Klucze dodatkowe można zamówić oddzielnie.
