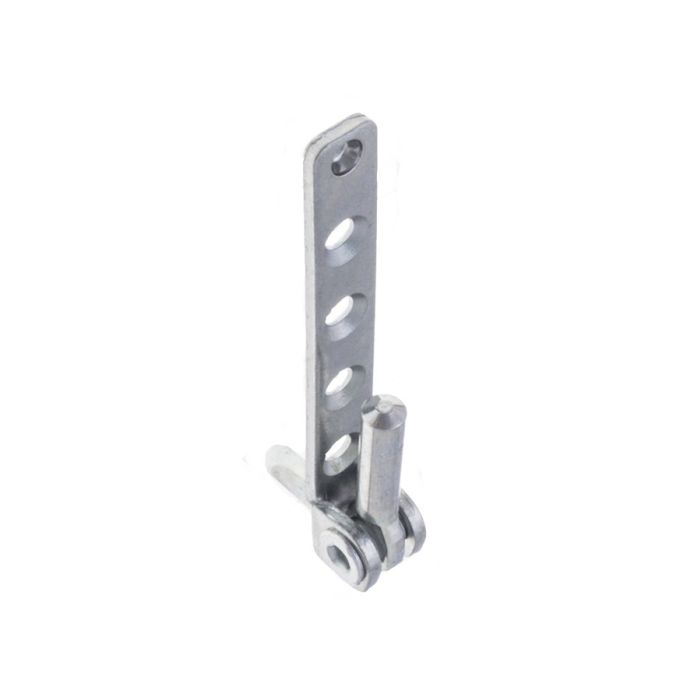

ESV 6-3-16 ZAWIAS RAMOWY SR

Typ elementu: Zawias ramowy.
Surowiec okna: aluminium Tworzywo stal
Położenie wrębu: 13,00 mm 9,00 mm
Luz wrębowy: 12,00 mm
Przylga: -1,00 mm
Strona okuwania: DIN lewy DIN prawy
Widoczność: nawierzchniowe
Sposób otwarcia/kolejność otwi: Rozwierno-uchylane Z odwróconą kolejnością otwier Zamknięte-otwarte-PA Zamknięte-Uchył-PA-otwarte Zamknięte-PA-otwarte
Głębokość wrębu: -1,00 mm
Kolor zawiasów: srebrny
Powłoka zawiasowania: ocynkowana
Rodzaj zawiasowania: activPilot Concept K
Maks. dopuszczalny ciężar skrz: 100,00 kg
Ciężar skrzydła - SWO do 1,1 m: -1,00 kg
Ciężar skrzydła - element doda: 130,00 kg
Ø bolcy zawiasu ramowego: 7,00 mm
Ø wypustów górnych: 6,00 mm
Długość górnych wypustów: 3,00 mm
Ø wypustów dolnych: 6,00 mm
Długość dolnych wypustów: 16,00 mm
Ø wypustów poziomo: -1,00 mm
Długość wypustów poziomych: -1,00 mm
Szeroka płytka zaw. ramowego: 12 mm
Liczba otworów pod wkręty: 4,00
Konieczna obróbka profilu: tak
Opakowanie: Wielorazowe
Produktmarke: activPilot
Segment produktu: Concept
Elementy okucia: Zawias ramowy
Sposób otwarcia: Okucia rozwierano-uchylne Okucia z funkcją równol. odsta
Grupa produktu: activPilot Concept activPilot Ergo autoPilot Concept autoPilot Comfort autoPilot Progress activPilot Comfort PAD activPilot Comfort PADK activPilot Comfort PADM activPilot Comfort PADS
